🌬️ Air Distribution Pattern – முழுமையான விளக்கம் (தமிழில்)
🔹 அறிமுகம்:
Air Distribution Pattern என்பது ஒரு அறைக்குள் காற்று எப்படிப் பாய்ந்து, கலக்கி, வெளியேறும் விதத்தை குறிக்கும்.
இதுவே ஒரு அறையின் comfort, temperature control, IAQ (Indoor Air Quality) ஆகியவற்றை தீர்மானிக்கும் முக்கிய அம்சம்.
⚙️ Air Distribution Pattern என்றால் என்ன?
HVAC அமைப்பில், Supply Air Diffuser வழியாக வெளிவரும் காற்று, அறையில் முழுமையாக மற்றும் சமமாக பரவுவதற்கான பாதையை (pattern) கூறும் சொல்.
🔄 Air Distribution System-இன் நோக்கம்:
- Uniform Temperature Distribution
- Comfort Zone Maintenance (Thermal Comfort)
- CO₂ மற்றும் மாசுகள் விரைவாக வெளியேறுதல்
- Air Draft (காற்று அதிர்ச்சி) இல்லாமல் குளிர்ச்சி / சூடுபடுத்தல்
- Energy Efficiency மேம்பாடு
🌈 Air Distribution Pattern வகைகள்:
| வகை | விளக்கம் | பொதுவான பயன்பாடு |
|---|---|---|

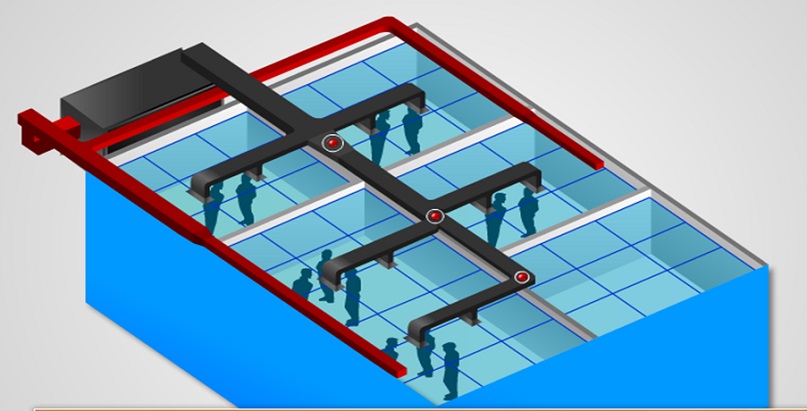

| 1️⃣ Ceiling Mounted Diffusion | காற்று மேலிருந்து கீழ் பாய்கிறது | அலுவலகம், வணிக மையம் |
| 2️⃣ Side Wall Supply | காற்று சுவரின் பக்கவழியாக பாய்கிறது | வீடுகள், வகுப்பறைகள் |
| 3️⃣ Displacement Ventilation | கீழே இருந்து மெதுவாக காற்று மேலே எழுகிறது | மருத்துவமனை, ஆய்வகம் |
| 4️⃣ Underfloor Air Distribution (UFAD) | தரையில் இருந்து காற்று மேலே செல்கிறது | IT நிறுவனங்கள், நவீன கட்டிடங்கள் |

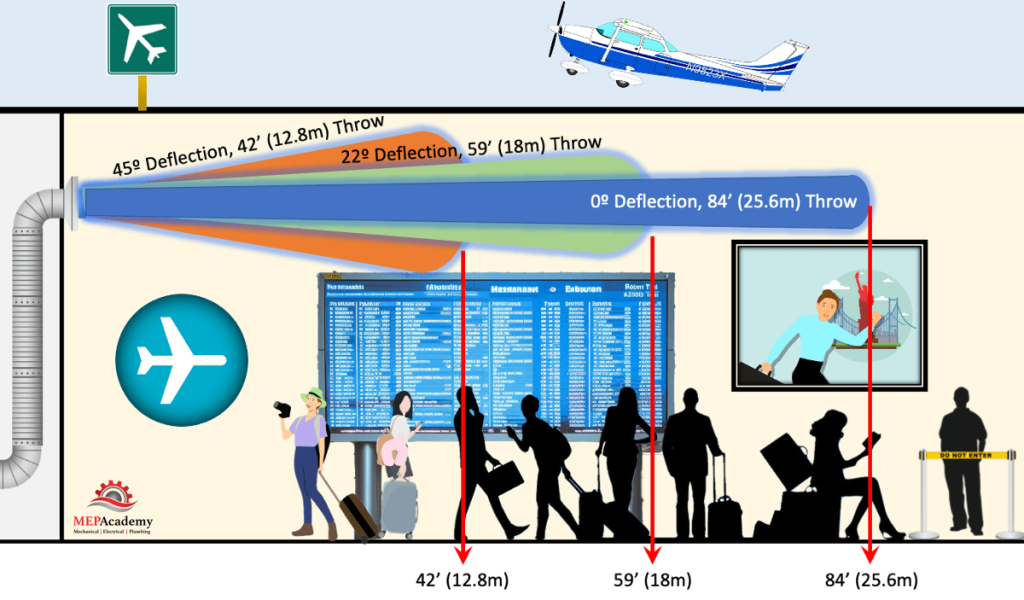

| 5️⃣ Jet Diffusion / High Induction | வேகமாக கலக்கும் காற்றோட்டம் | பெரிய ஹால், தியேட்டர் |
| 6️⃣ Linear Slot Diffusion | நீளமான ஸ்லாட்டில் இருந்து காற்று பரவல் | Commercial ceiling design |
📘 முக்கிய கூறுகள்:
- Supply Diffuser / Grill – காற்று வெளியேறும் பகுதி
- Return Air Grill / Duct – காற்று திரும்பும் பகுதி
- Throw Distance – காற்று எவ்வளவு தூரம் செல்லும்
- Spread Angle – காற்று பரவல் கோணம்
- Velocity & Temperature Difference – வசதிக்கான முக்கிய அம்சங்கள்
📊 Air Flow Pattern வகைகள் (விளக்கப்படம் அடிப்படையில்):
| Pattern வகை | விளக்கம் |
|---|---|
| Mixing Air Distribution | காற்று அறையில் முழுமையாக கலக்கும் (Ceiling diffuser type) |
| Displacement Air Distribution | குளிர்ந்த காற்று கீழே இருந்து மேலே எழும் (stratified flow) |
| Personalized Air Distribution | ஒவ்வொரு நபருக்கும் தனிப்பட்ட காற்றோட்டம் (offices, control rooms) |
💡 சிறந்த Air Distribution Design பெற:
✅ சரியான Diffuser Type தேர்வு
✅ Supply & Return Grill இடைவெளி சரியாக வைப்பது
✅ Throw & Velocity கணக்கீடு செய்யுதல்
✅ Draft-free comfort zone உருவாக்குதல்
✅ ASHRAE 55 & 62.1 standards பின்பற்றுதல்
⚠️ தவறான வடிவமைப்பு ஏற்பட்டால்:
❌ Uneven temperature zones
❌ Short-circuit airflow
❌ Poor ventilation effectiveness (Ez ↓)
❌ Energy wastage
📘 சுருக்கமாக:
Air Distribution Pattern =
“காற்று அறையில் எப்படி பாய்ந்து, கலக்கி, வெளியேறுகிறது என்பதை விளக்கும் வடிவமைப்பு.”
