Duct Design என்பது HVAC அமைப்பின் இதயம் (Heart) என்று சொல்லலாம் ❤️
ஏனெனில், காற்றை AHU-இல் இருந்து அறைகளுக்கு கொண்டு செல்வது duct system மூலமே.
இப்போது இதை தமிழில் முழுமையாக பார்ப்போம் 👇
🌬️ Duct Design – முழுமையான விளக்கம் (தமிழில்)
🔹 அறிமுகம்:

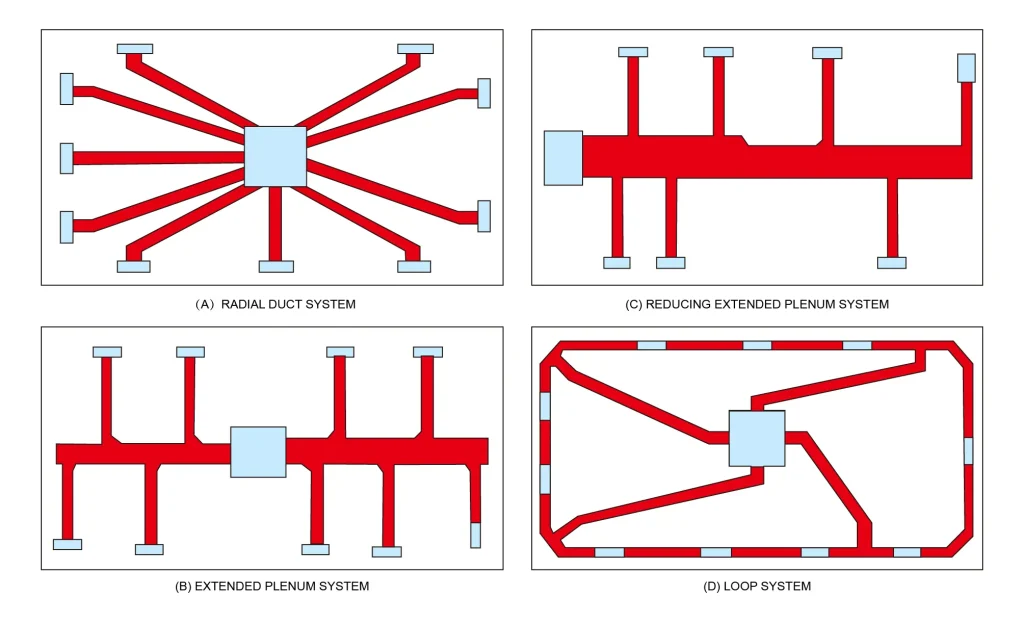

Duct System என்பது HVAC அமைப்பில் Air Distribution Network ஆகும்.
இதன் மூலம் Conditioned Air (குளிர்ந்த / சூடான காற்று) —
AHU-இல் இருந்து அறைகளுக்கு சமமாகவும், அமைதியாகவும், திறமையாகவும் வழங்கப்படுகிறது.
⚙️ Duct Design என்றால் என்ன?
“Duct Design” என்பது காற்று தேவைக்கேற்ப (CFM) duct அளவு, வடிவம், வேகம், அழுத்தம் ஆகியவற்றை சரியான அளவில் திட்டமிடுதல் ஆகும்.
இதன் நோக்கம் —
Efficient Airflow + Low Pressure Drop + Minimum Noise + Energy Saving

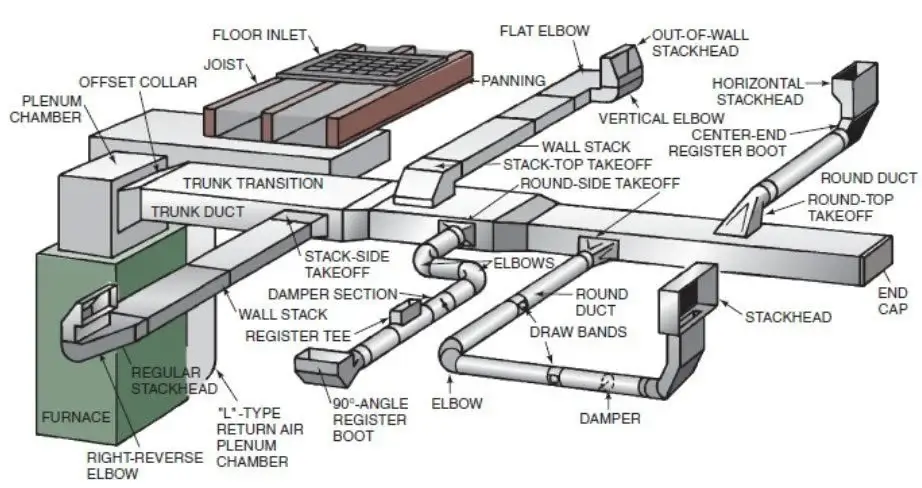

🔧 Duct System கூறுகள்:
| கூறு | விளக்கம் |
|---|---|
| Main Duct | AHU-இல் இருந்து காற்று வரும் முதன்மை பாதை |
| Branch Duct | Main duct-இல் இருந்து பிரிந்து ஒவ்வொரு அறைக்கும் செல்லும் பாதை |
| Elbows / Bends | காற்று திசை மாற்றும் பகுதி |
| Dampers | காற்று அளவை கட்டுப்படுத்தும் கருவி |
| Diffuser / Grill | காற்று வெளிவரும் முனை |
| Insulation | குளிர்ச்சி / வெப்ப இழப்பு தடுக்கப்படும் படலம் |
🧮 Duct Design செய்ய தேவையான அடிப்படை அளவீடுகள்:
- Air Flow (CFM) – ஒவ்வொரு அறைக்கும் தேவையான காற்றளவு
- Velocity (ft/min) – காற்று duct வழியாக செல்லும் வேகம்
- Pressure Drop (in.w.g) – காற்று ஓட்டத்தால் ஏற்படும் அழுத்த இழப்பு
- Friction Rate – duct உள்ளே காற்று உராய்ச்சியால் ஏற்படும் அழுத்த இழப்பு
🧩 Duct Design செய்யப்படும் முறைகள் (Methods):
| முறை | விளக்கம் | பயன்பாடு |
|---|---|---|
| Equal Friction Method | ஒவ்வொரு duct length-க்கும் friction loss சமமாக வைப்பது | பொதுவான AHU systems |
| Static Regain Method | Velocity குறையும் போது Static Pressure equal ஆகும் | பெரிய Air Distribution system |
| Velocity Reduction Method | Main duct-இல் வேகம் அதிகம், branch-இல் குறைவு | High velocity systems |

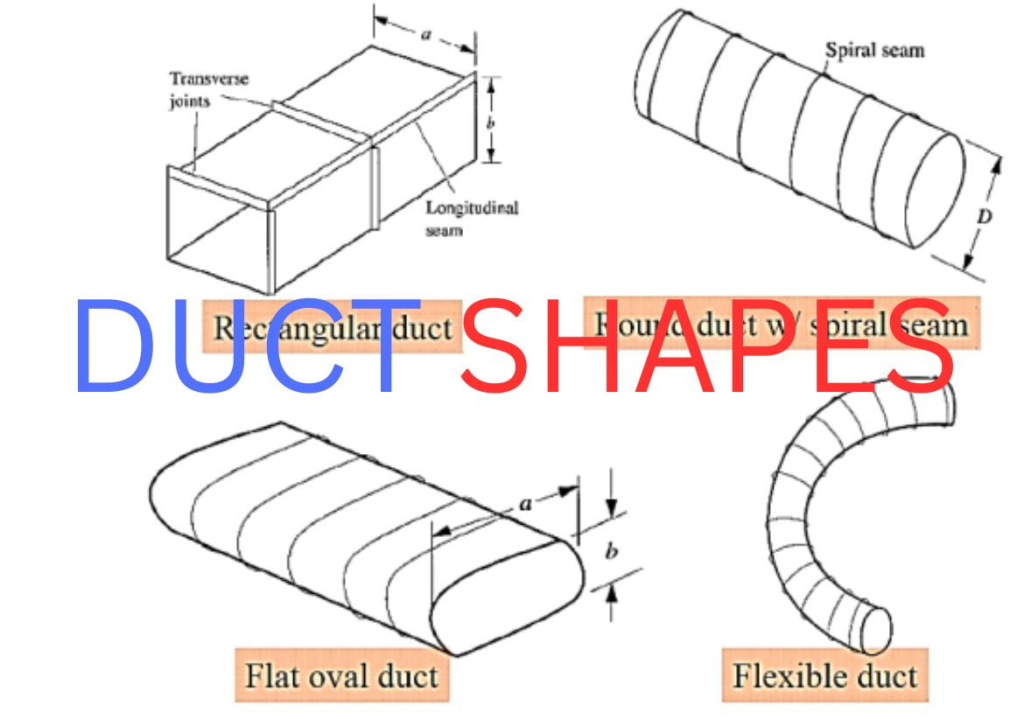

📐 Duct Shapes (வடிவங்கள்):
| வடிவம் | விளக்கம் | நன்மை / குறைவு |
|---|---|---|
| Rectangular | பொதுவான வடிவம் | நிறுவ எளிது, ஆனால் friction loss அதிகம் |
| Circular (Round) | அழுத்த இழப்பு குறைவு | Efficient & silent operation |
| Oval / Flat Oval | Ceiling height குறைந்த இடங்களில் | Space saving |
📊 Recommended Air Velocities:
| இடம் | Velocity (ft/min) |
|---|---|
| Main Supply Duct | 1200 – 1800 |
| Branch Duct | 800 – 1200 |
| Return Duct | 600 – 1000 |
| Grille / Diffuser Outlet | 400 – 700 |
🧠 Duct Design செய்யும் போது கவனிக்க வேண்டியவை:
- Duct length குறைப்பது (Energy save)
- Smooth bends (sharp turns avoid)
- Leakage control with proper sealing
- Insulation for energy conservation
- Acoustic lining (noise reduction)
- Easy access for cleaning and maintenance
💡 Duct Design Formula (Simple):
இங்கு:
- ( Q ) = Air Flow (CFM)
- ( V ) = Velocity (ft/min)
- ( A ) = Duct Area (sq.ft)
⚠️ தவறான Duct Design விளைவுகள்:
❌ Uneven cooling / heating
❌ High noise level
❌ Pressure loss அதிகரிப்பு
❌ Energy wastage
❌ Comfort level குறைவு
🧰 Duct Design Software & Tools:
- Ductulator (Manual / Digital)
- AutoCAD + Carrier HAP / McQuay Duct Design
- Revit BIM Duct Routing Tools
- CFD Analysis (Flow Simulation)
📘 சுருக்கமாக:
Duct Design என்பது HVAC அமைப்பில் காற்றை சரியான அளவில், சரியான வேகத்தில், குறைந்த இழப்புடன் பரப்பும் தொழில்நுட்பம் ஆகும்.
இது Comfort + Energy Efficiency + System Life ஆகியவற்றின் அடித்தளம் ஆகும்.
